ANTENA WATSON
PBX-100,
Antena portable para HF
80
a 6 metros
Banda
WARC incluidas
200
W RER

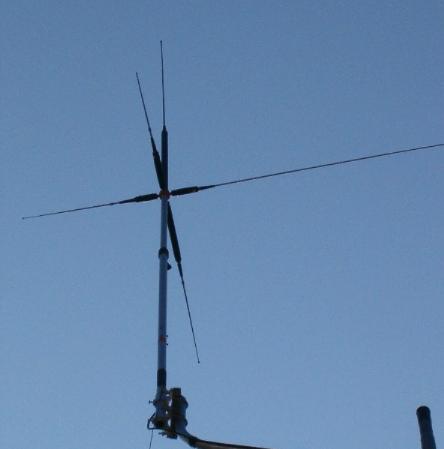

La antena PBX ha sido diseñada como vertical portátil para HF, ideal para llevar en el coche y usarla junto a la carretera o en el campo. Puede manejar 200 W, por lo que puede ser usada con todos los populares transceptores compactos. Plegada, mide alrededor de un metro de largo, alcanza hasta los 3,6 m. Es necesaria una pica de tierra y se incluye el cable para radiales. La antena es totalmente autoportante.
La antena está diseñada para ser alineada con un cable de 50 ohmios
Ω y para ello hay un conector SO-239 en la base. Cuando está completamente
montada, puede operarse en cinco bandas sin cambiar ni ajustar bobinas.
Alternativamente, se convierte en una unidad muy ligera si se usa solo en una

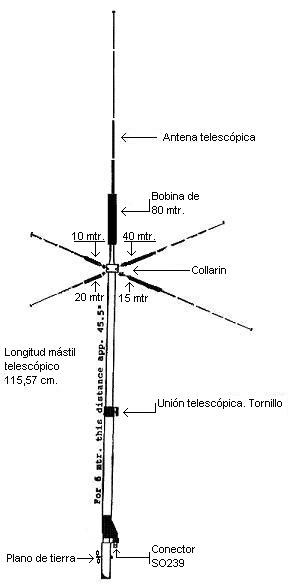

banda. Como todas las bobinas pueden enchufarse tanto en el lado como en lo
alto del collarín, puede configurarse una antena vertical ligera para cualquier
banda. Como en todas las verticales, el plano de tierra determina mucho la
eficiencia. Mientras la pica de tierra supone una tierra de RF limitada, los
radiales extendidos ofrecen las mejores prestaciones, pueden dejarse en el
suelo ocupando el espacio disponible. La antena es capaz de ofrecer excelentes
resultados y puede ser utilizada temporalmente como antena base.
Las
verticales son excelentes para DX debido a tienden a producir radiación a
ángulos bajos. La PBX no es una excepción e incluso con poca potencia (como los
5 W del FT-917) se han logrados buenos resultados. La radioafición puede ser
divertida, y la operación en portable proporciona un poco más de interés
adicional al hobby. La PBX le permitirá salir afuera y unirse a la diversión de
la operación en portable con el mínimo de complicación.
En las bandas WARC debe ponerse la bobina
apropiada verticalmente encima del collarín y usar el látigo más largo
(usado en 80 m) para lograr resonancia
3,5 MHz
86,4 cm
3,8 MHz
63,5 cm
7 MHz
22,7 cm
10 MHz
83,8 cm
14 MHz
32,4 cm
18 MHz
49,5 cm
21 MHz
29,2 cm
24 MHz
38,1 cm
28 MHz
26,7 cm
Se ha llegado a estas longitudes en condiciones de
campo para proporcionar la mínima ROE. Si se dejan todos los radiales en el
suelo, no se precisan radiales adicionales para las bandas WARC
Usar siempre cable
coaxial de 50 Ω Si la
antena ha de usarse al exterior por periodos prolongados, se recomienda
añadir protección contra humedad en las uniones
3,65 MHz
15,70 m
7 MHz 7,85 m
14 MHz 3,90 m
21 MHz 2,59 m
28 MHz 1,98 m
50 MHz 1,11 m
Pica de tierra no mostrada
Los elementos
más allá de las bobinas tienen una tensión de RF muy elevada al transmitir,
incluso con bajos niveles de potencia. Asegurarse el tomar precauciones para
prevenir que nadie pueda entrar en contacto con ellos.
ANTENA HF
VERTICAL PORTABLE
6/10/12/15/17/20/30/40 y 80 METROS
100W (200W pep)
Longitud
sección telescópica
3,5
MHz 86,4 cm
Cuando
desee usar las bandas WARC las bobinas son roscadas en la parte superior
(en lugar de la de 80M) usando la sección telescópica de 80 mts
3,8
MHz 63,5 cm
7
MHz 22,7 cm
10
MHz 83,8 cm
14
MHz 32,4 cm
18
MHz 49,5 cm
21
MHz 29,2 cm
24
MHz 38,1 cm
28
MHz 26,7 cm
Longitud
plano de tierra
3,65
MHz 15,70 m
7
MHz 7,85 m
14
MHz 3,90 m
21
MHz 2,59 m
28
MHz 1,98 m
50
MHz 1,11 m
Todos
los planos de tierra se conectan juntos con un solo tornillo
